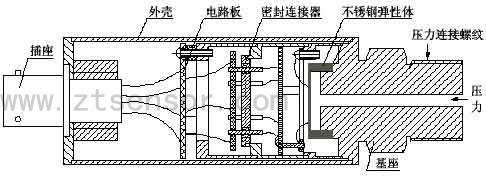

CYB320系列濺射膜壓力變送器的典型結構示意圖如圖1所示，產品由基座、彈性敏感元件（芯體）、引線支架、真空密封連接器、信號處理電路和電器連接器等組成。

圖1 濺射膜壓力變送器的典型結構示意圖

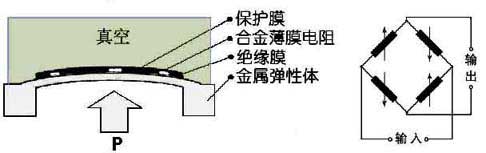

濺射膜壓力傳感器芯體的原理如圖2所示，流體壓力作用在不銹鋼彈性膜片上,使膜片產生變形,采用離子束濺射和刻蝕技術在膜片上制作了組成電橋的薄膜電阻, 膜片變形使電阻阻值發生變化,電橋輸出與壓力成比例的電信號。通過電路對電橋輸出的信號進行放大、處理、誤差數字化修正，再變換成標準電信號輸出。

圖2 濺射膜壓力傳感器原理圖

CYB320系列產品采用薄膜壓力傳感器為核心，總體外形結構體積較小、重量輕；外殼采用不銹鋼密封焊接封裝，電器連接采用密封連接器插座，內部電子電路采用耐高溫膠灌封，整體外殼防護等級可達IP66級；傳感器無可動部件和灌充硅油，抗振動抗沖擊能力強。

1）耐蝕不銹鋼彈性體與測量介質直接接觸，無隔離膜片和灌沖油，工作溫度范圍寬，測量準確、真實；

2）應變電阻為合金材料，穩定性高、溫度漂移??；

3）全不銹鋼密封結構，內部無可動部件，適應高振動、寬溫度范圍、潮濕、低氣壓等惡劣環境；

4）產品精度高，體積較小。本文源自澤天傳感，版權所有，轉載請注明出處。
