隔膜式壓力表由于采用間接測量結構，適用于測量粘度大、易結晶、強腐蝕、溫度較高的液體、氣體或顆粒狀流動固體的壓力。隔離膜片有多種材料以適應各種不同腐蝕性介質。該類儀表主要用于化學行業(yè)：化纖、合成纖維、石油、染化、制堿、制酸等工業(yè)。該類儀表的表頭可采用多種系列：一般壓力表、耐震壓力表、各種電接點壓力表、各種耐震電接點壓力表、壓力變送器、遠傳壓力表、數字壓力表等。

結構原理

本儀表為間接測量。隔膜膜片在被測介質壓力作用下產生變形，密封液受壓，將壓力傳導至壓力表，顯示出被測介質壓力值。

技術參數

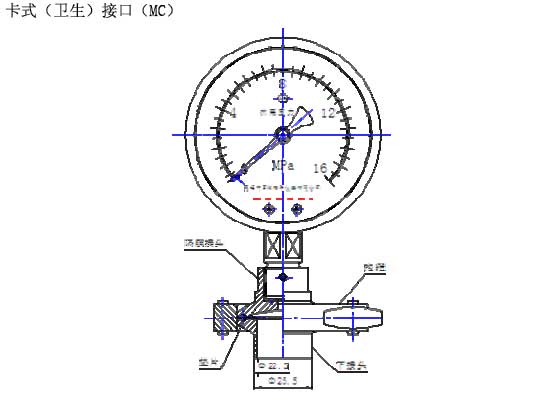

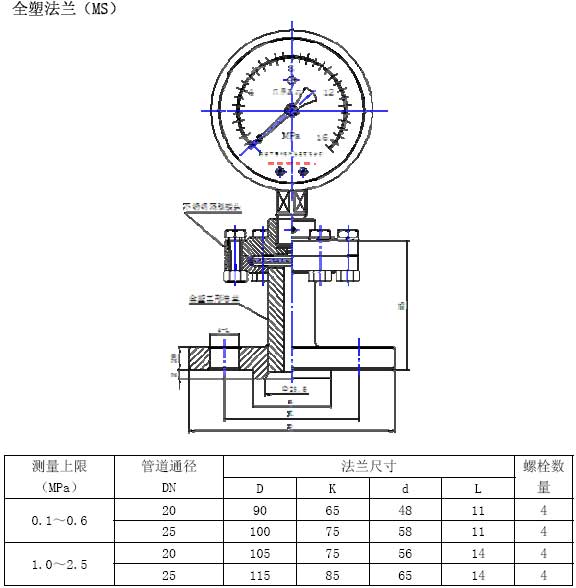

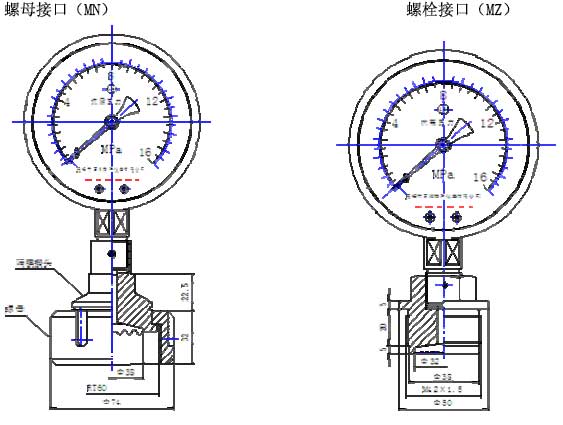

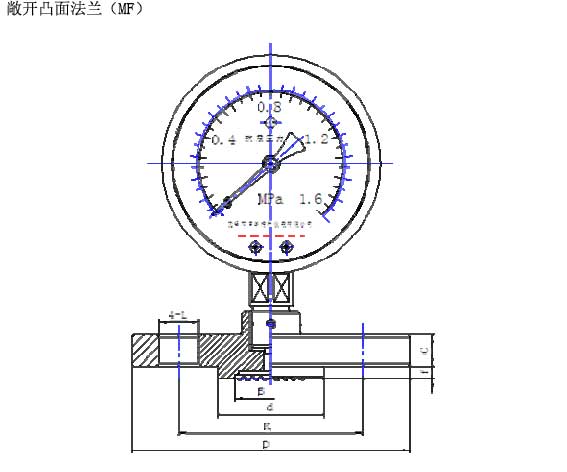

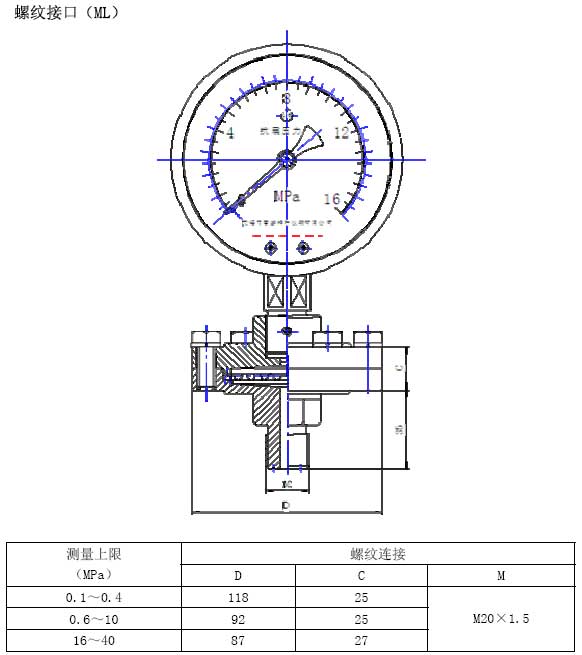

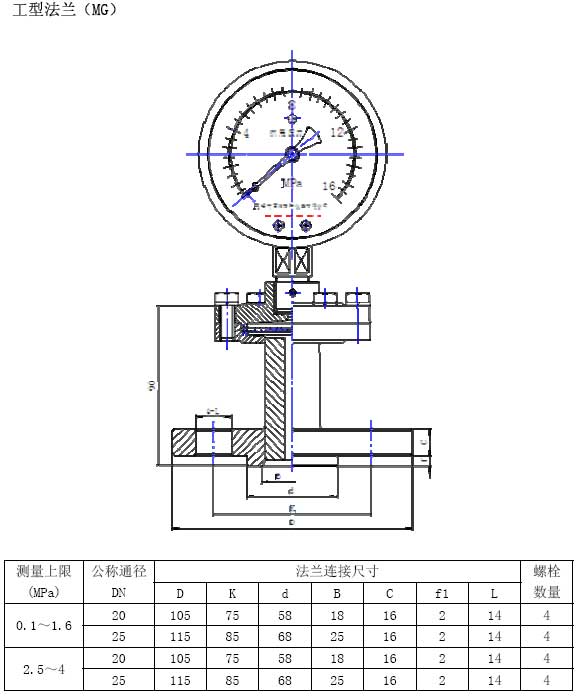

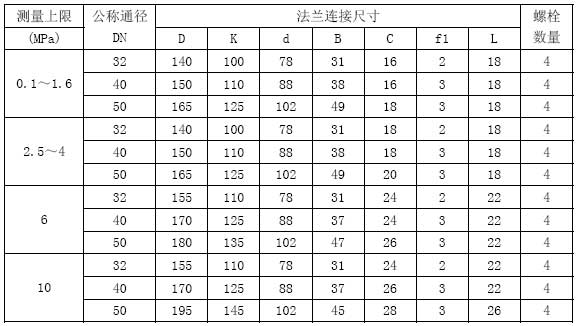

隔離器型式尺寸及選型

注：接頭螺紋可按用戶要求，制作成管螺紋或錐管螺紋。

注：我公司可提供抱箍、下接頭和墊片
